Inkscape的下載使用與調教(對於雷射切割機)

-
Inkscape的下載使用與調教(對於雷射切割機):

首先，先到官網下載Inkscape:
官網:https://inkscape.org/en/
(不要使用win store 版本，無法安裝擴充)

(右上角可調整繁體中文)

安裝完啟動畫面:


進行調教:


安裝擴充:
一樣使用雄:Inkscape : J Tech Photonics Laser Tool 換解析度下方的 J Tech Photonics Laser
Tool下載


之後解壓縮，把資料夾裡面的東西複製，丟到:C:\Program Files\Inkscape\share\extensions
如果重複就蓋過去就好了，起碼我還沒遇到問題

(僅示意位置)

之後重開Inkscape(記得重設單位)，點上方>>擴充功能>gen...>j tech...，如果有的話代表你已經安裝好了


因為Inkscape前代版本(.91)跟新代版本(.92)基本單位參數(dpi)不同，所以雷射外掛( J Tech Photonics Laser Tool)的相容性不相同，我參照雄:Inkscape :J Tech Photonics Laser Tool 換解析度，在文件屬性裡(ctrl+shift+d)把右上角Display units單位改成px之後，將比例中的 scale x 設為1。

接下來
那我們來製作第一個雷射要用的東西吧！

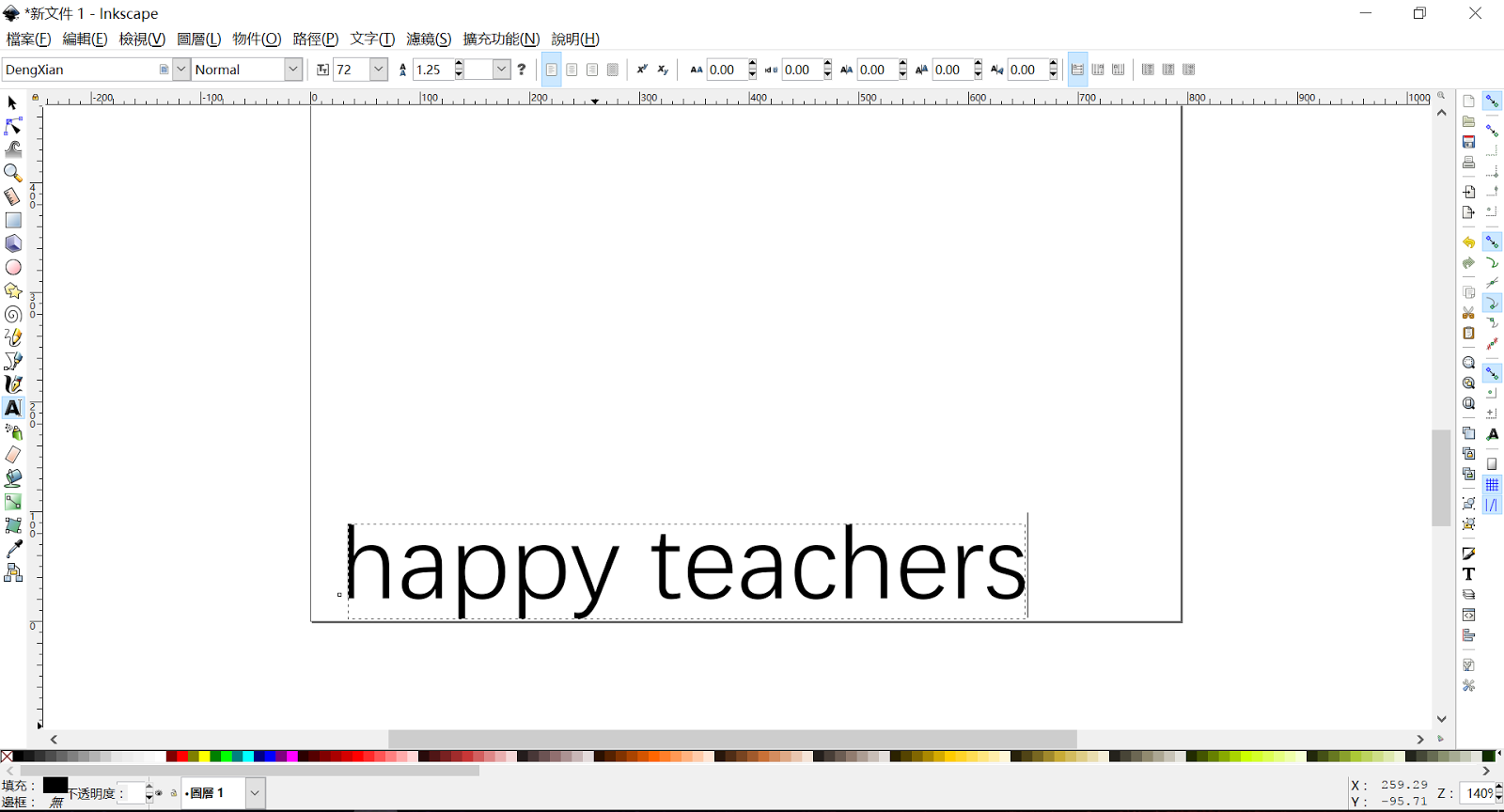

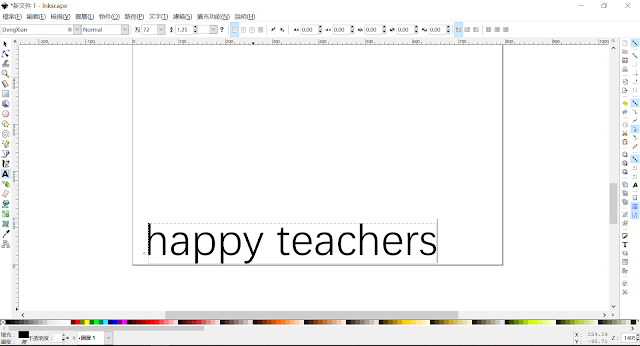

按下左邊的A，即為打字，在上方可以調整他的大小
a:選擇A進行打字
b:字形
c:字體粗細


之後把座標調到(0,0),比較能掌握大小



 打完字之後，我們要把字的字形轉換成路徑(要先把字的外框框起來)
之後     上方>>路徑>>物件轉換成路徑
這很重要，如果沒有轉換，你的圖片等同沒有


最後 上方>>擴充功能>gen...>j tech... 照著英文標示即可產生Gcode!
